Objectif : Construire en vraie grandeur un patron dont on connait les dimensions figurées.
On utilise tous les outils de géométrie compas, règle, équerre et rapporteur.
L’échelle est donnée et il faut retrouver les dimensions réelles de la figure.

A vous de construire en vraie grandeur le patron représenté à l’échelle 4: 5 sur la figure GeoGebra.
Pour cela vous avez des information visibles comme l’échelle 4 : 5 et certaines mesures d’angle.
Les autres mesures sont accessibles sur la figure en utilisant l’outil mesure de GeoGebra.

Pour les longueurs, sélectionner l’outil mesure de longueurs puis les deux points qui forment les extrémités de votre segment ou le segment lui-même pour voir sa longueur s’afficher.
La longueur FF’ affichée est une valeur approchée. Peut-on éviter de l’utiliser ?

Pour les angles, il faut sélectionner l’outil de mesure des angles puis 3 points le premier sur l’un des côtés de l’angle, le second est le sommet de l’angle et le dernier point est un point du second côté de l’angle.

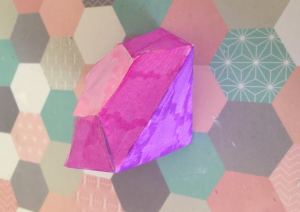

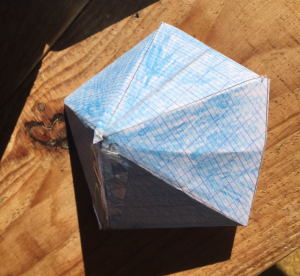

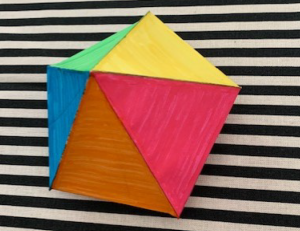

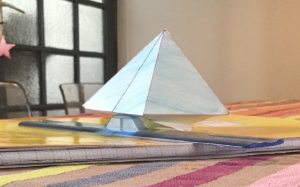

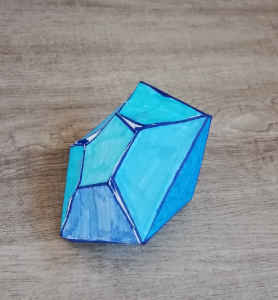

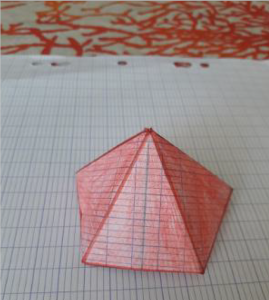

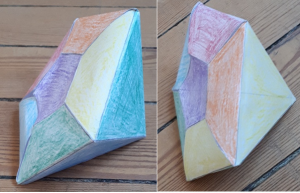

Une fois le patron construit, vous devrez l’assembler pour construire le solide demandé.
Pensez à créer vos languettes pour coller et à colorier avant de coller.
